Míniú mionsonraithe ar ról braiteoirí halla i mótair gan scuab

Le linn oibriú an mhótair DC gan scuab, ní mór don rialtóir suíomh fíor-ama an rótair a bheith ar eolas aige go cruinn chun a chinneadh conas treo an tsrutha a athrú agus an mótar a thiomáint chun leanúint ar aghaidh ag rothlú. Is é an tuiscint seo ar shuíomh an rótair bunphrionsabal an rialaithe chomhlaitithe iomláin. Is é an braiteoir Halla an phríomhghné chun an fheidhm seo a bhaint amach.



I gcomparáid le mótair scuabtha a bhraitheann ar theagmhálacha meicniúla chun athrú céime a chríochnú, braitheann mótair gan scuab go hiomlán ar rialú leictreonach. Dá bhrí sin, bíonn tionchar díreach ag cruinneas an bhrath suímh ar thosú an mhótair, ar chobhsaíocht oibriúcháin, agus ar éifeachtúlacht freagartha. Gan aiseolas suímh iontaofa, ní féidir leis an rialtóir fuinneamh ceart a thabhairt don fhoirceannadh statóra, ní thosóidh an mótar i gceart, nó tarlóidh creathadh, éifeachtúlacht íseal, agus fadhbanna eile le linn oibríochta.



Is é jab an braiteora Halla na hathruithe i réimse maighnéadach an rótair a "bhreathnú" i bhfíor-am, é a thiontú ina chomharthaí digiteacha, agus é a thabhairt ar ais chuig an gcóras rialaithe. Soláthraíonn na comharthaí seo "clog" don tiománaí le haghaidh athrú céime, ag cinntiú go ngníomhaíonn gach sruth céime ar an bhfoirceannadh ceart ag an am ceart chun oibriú réidh agus éifeachtach a bhaint amach.



Is féidir a rá, cé nach bhfuil sa braiteoir éifeacht Halla ach comhpháirt chúnta, go bhfuil a shuíomh sa mhótar gan scuab cosúil le "súile don inchinn": ní thiomáineann sé aon chomhpháirteanna, ach cinneann sé an féidir leis an gcóras rialaithe ar fad "an treo a fheiceáil go soiléir". Ansin, déanfaimid breathnú níos doimhne ar phrionsabal oibre éifeacht Halla agus feicfimid conas a thacaíonn an braiteoir beag seo le bunús oibríochta an chórais rialaithe ar fad.



Chun tuiscint níos fearr a fháil ar an gcaoi a n-oibríonn braiteoirí Halla, ní mór dúinn tosú le feiniméan fisiceach bunúsach - Éifeacht Halla.



Tagraíonn éifeacht Halla don fhíric nuair a théann sruth trí ábhar seoltóir nó leathsheoltóra agus an t-ábhar i réimse maighnéadach ingearach, go mbeidh voltas ingearach leis an sruth agus leis an réimse maighnéadach le feiceáil taobh istigh den ábhar. Tugtar "voltas Halla" ar an voltas trasnach seo.



Is féidir linn é a shamhlú mar phróiseas mar seo:

1. Samhlaigh go bhfuil uisce ag sileadh i bpíopa (a léiríonn sruth leictreach);

2. Má chuireann tú maighnéad in aice leis an bpíopa uisce seo, déanfar an sreabhadh uisce a "dhíobháil" go dtí taobh amháin faoi thionchar an fhórsa mhaighnéadaigh;

3. Cuirfidh an diall seo difríocht brú ar thaobh amháin den phíopa uisce;

4. I gcórais leictreonacha, léirítear an "difríocht brú" seo mar voltas.



Úsáideann an braiteoir Halla an prionsabal seo. Tá eilimint bheag Halla ann. Nuair a bhíonn sé gar do réimse maighnéadach (mar shampla an maighnéad ar rótar an mhótair), braithfidh an eilimint Halla an t-athrú sa réimse maighnéadach agus cuirfidh sé comhartha voltais comhfhreagrach amach. Ansin, tarchuirtear an comhartha seo chuig an rialtóir tiomána chun suíomh reatha an rotor a chinneadh.



De réir na gcomharthaí aschuir éagsúla, is féidir braiteoirí halla a roinnt ina dhá chatagóir:

• Braiteoir Halla Analógach: Cuireann sé as luach voltais atá ag athrú go leanúnach, ar féidir leis neart an réimse mhaighnéadaigh a léiriú go cruinn agus tá sé oiriúnach do riachtanais ardtaifigh amhail tomhas suímh agus anailís réimse maighnéadach.
• Braiteoir Halla Digiteach: Níl ach dhá stát ag an aschur: leibhéal ard agus leibhéal íseal. Nuair a shroicheann an réimse maighnéadach tairseach áirithe, spreagann sé athrú. Tá sé oiriúnach chun an t -athrú ar na cuaillí maighnéadacha a mheas agus athrú céim a rialú i mótair gan scuab.

I mótair gan scuab, is é an braiteoir halla digiteach is coitianta a úsáidtear, a bhfuil struchtúr simplí, freagairt thapa, agus inoiriúnaitheacht láidir aige. Tá sé an-oiriúnach do bhrath fíor-ama athruithe cuaille rótair, rud a fhágann go bhfuil rialú beacht comaitéireachta leictreonach á bhaint amach.



Anois go dtuigimid prionsabal éifeacht an halla, is féidir linn breathnú ar an gcaoi a n -úsáidtear braiteoir an halla i mótair gan scuab.



1. Comhordú idir braiteoir agus rótar halla

Laistigh de mhótar DC gan scuab, is sorcóir é an rótar de ghnáth le maighnéad a bhfuil cuaillí N agus S ailtéarnach aige. De réir mar a chasann an mótar, bogann na cuaillí maighnéadacha ar an rótar i dtreo agus amach ó bhraiteoirí an halla ar an stator.



Aon uair a théann cuaille maighnéadach tríd an ngné halla, mothaíonn sé an t -athrú sa réimse maighnéadach agus gineann sé comhartha digiteach ard nó íseal. Insíonn an comhartha seo don tiománaí: "Anois is é an cuaille N é" nó "anois is é an cuaille s é." Ar an mbealach seo, is féidir leis an tiománaí a chinneadh cén suíomh a bhfuil an rótar ag rothlú air, agus cinneadh a dhéanamh an ndéanfaidh sé an treo reatha a athrú chun ligean don mhótar leanúint ar aghaidh ag rith go réidh.

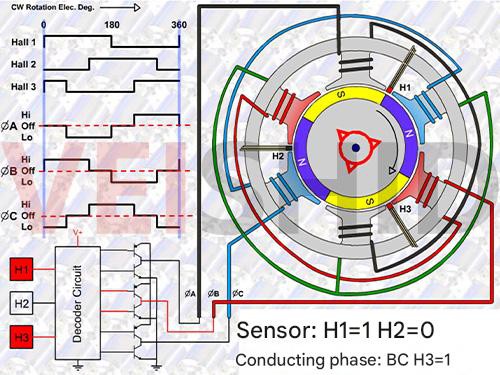

2. Socrú 120 céim de thrí eilimint halla

D'fhonn an suíomh rótair a chiallú go cruinn, is iondúil go n -úsáidtear trí bhraiteoir halla, suiteáilte go cothrom ar an stator, le huillinn leictreach de 120 céim. Cén fáth trí? Toisc go n-éilíonn an fhoirceannadh trí chéim sé teaglaim éagsúla seolta chun cumadh leanúnach a bhaint amach (is é sin, rialú comaitéireachta sé chéim).



Déanann gach braiteoir halla leibhéal ard nó íseal a aschur. Nuair a dhéantar na trí bhraiteoir a chomhcheangal le chéile, cruthaítear sé stát éagsúla.

A: 1 1 0 0 0 1

B: 0 1 1 1 0 0

C: 0 0 0 1 1 1

Athraíonn na sé shraith seo de chomharthaí go timthriallach, ag tabhairt treoir don tiománaí an treo reatha a athrú i seicheamh, ag tiomáint an mhótair chun rothlú go leanúnach.



Cé go bhfuil an braiteoir halla beag i méid, tá tionchar ríthábhachtach aige ar fheidhmíocht an mhótair gan scuab. Is féidir le modhanna suiteála míchearta nó dialltaí cruinnis a bheith mar thoradh ar earráidí comaitéireachta, drochthosú, agus fiú aosú mótair luathaithe. San alt seo, tabharfaimid isteach príomhchúinsí in iarratais phraiticiúla ó pheirspictíochtaí na huillinne suiteála, cruinneas ailínithe, frith-institiúid agus sruth teochta.



1. Réamhrá ar uillinn suiteála

I mótair gan scuab, cinneann uillinn suiteála an bhraiteora halla uainiú a ionduchtaithe ar na cuaillí maighnéadacha rótair, a théann i bhfeidhm go díreach ar rithim an chomaitéireachta agus ar éifeachtúlacht oibriúcháin mótair. Seo a leanas roinnt uillinneacha socraithe coitianta:



• Socrú uillinn leictreach 120 céim

Is é seo an socrú is coitianta, le trí ghné halla a dháileadh go cothrom ar uillinn leictreach de 120 céim. Tá sé oiriúnach don chuid is mó de na mótair DC gan scuab trí chéim agus is cluiche nádúrtha é don loighic rialaithe comaitéireachta sé chéim. Tá struchtúr siméadrach agus rialú simplí aige, agus is é an chumraíocht chaighdeánach do mhótair thionsclaíocha agus do thomhaltóirí.



• Socrú uillinn leictreach 60 céim

Úsáidtear an socrú 60 céim freisin i roinnt struchtúr mótair ar leith. Tá comharthaí níos dlúithe ag an socrú seo agus tá sé oiriúnach le húsáid i gcásanna a dteastaíonn minicíocht ardfhreagartha nó rialú breá uathu, ach tá riachtanais níos airde aige maidir le dearadh tiománaithe agus droch -chomhoiriúnacht. Agus é á úsáid, ní mór duit a dheimhniú go dtacaíonn an tiománaí leis an loighic comaitéireachta 60 céim.



• Leagan amach meicniúil (fisiciúil)

I suiteáil iarbhír, tá an braiteoir halla suiteáilte de réir na huillinne fisiciúla, amhail uillinn mheicniúil 120 céim. Mar sin féin, ós rud é go bhfuil gaol tiontaithe idir uillinn leictreach agus uillinn mheicniúil (ag brath ar líon na bpéirí cuaille), ní mór líon na bpéirí cuaille den mhótar a bhreithniú le linn na suiteála chun an uillinn mheicniúil a thiontú ina uillinn leictreach. Mar shampla: i mótair cuaille {4-, tá uillinn mheicniúil 360 céim comhionann le uillinn leictreach 720 céim.



• Eagar il-halla (braite 360 ​​céim)

Is féidir le hiarratais ardleibhéil eilimintí il -halla a úsáid in eagar chun sampláil réimse maighnéadach níos dlúithe a bhaint amach le haghaidh córais servo gan scuab nó córais suímh bheachtais. Is féidir leis an gcineál seo socrú feabhas a chur ar réiteach uilleach, ach tá an struchtúr casta agus tá an costas ard.



Beag beann ar an socrú a roghnaítear, is gá a chinntiú gur féidir le comhartha an halla ciorcal iomlán de thimthriall gluaisne an rótair a chlúdach go hiomlán agus seicheamh cumhachta-ar na foirceannadh a mheaitseáil chun oibriú éifeachtach an mhótair a chinntiú.

2. Tábhacht cruinneas ailínithe éifeacht halla

Ní mór uillinn suiteála eilimint na halla a shioncronú go docht le loighic chumasach na foirceannadh. Má tá an diall uillinne suiteála ró -mhór, cuirfidh sé faoi deara go ndéanfar an iomalartú a chur chun cinn nó a mhoilliú, ag cruthú na bhfadhbanna seo a leanas:

• Laghdaíonn an chasmhóimint mótair agus éiríonn an éifeachtúlacht níos ísle;
• Athraíonn an sruth go foirtil, agus méadaíonn an teas;
• Tarlaíonn stuttering nó éagobhsaíocht le linn am tosaithe.

Dá bhrí sin, i suiteáil iarbhír, is iondúil go bhfuil sé riachtanach breathnú ar an tonnfhoirm comhartha trí daingneán ailínithe speisialta nó trí oscilloscope agus mionchoigeartú uillinne a dhéanamh chun a chinntiú go gcuireann na trí chomhartha halla difríocht chaighdeánach uillinn leictreach 120 céim i láthair.



3. Saincheisteanna Frith-Interference agus Sruth Teochta

Cuireann an braiteoir halla comhartha íseal ar leibhéal íseal, a bhfuil tionchar aige go héasca ar an timpeallacht máguaird. Sa chóras mótair, ba cheart na pointí seo a leanas a thabhairt faoi deara freisin chun iontaofacht a fheabhsú:

• Sciath EMI: Ba chóir an líne cumhachta agus an líne halla a shreangú ar leithligh, ag baint úsáide as cáblaí sciatha agus bunaithe;
• Scagadh agus Buffering: Is féidir ciorcaid scagtha nó sliseanna frith-chur isteach a chur leis an líne chomharthaíochta chun tús bréagach a laghdú;
• Dearadh Cúitimh Teochta: Roghnaigh eilimintí halla le comhéifeacht sruth teochta íseal, nó cúiteamh a thabhairt do athruithe teochta trí bhogearraí chun cobhsaíocht a fheabhsú faoi theochtaí arda agus íseal.



Tríd an réamhrá roimhe seo ar bhraiteoirí halla, is féidir linn a fheiceáil go bhfuil ról an -chriticiúil ag braiteoirí halla i mótair DC gan scuab. Bíonn tionchar díreach ag a chruinneas agus a chobhsaíocht ar éifeachtúlacht chomaitéireachta an mhótair, ar chobhsaíocht reatha agus ar fheidhmíocht rialaithe foriomlán. Dá bhrí sin, tá sé thar a bheith tábhachtach déantúsóir mótair gan scuab a roghnú le teicneolaíocht aibí agus cáilíocht iontaofa.
